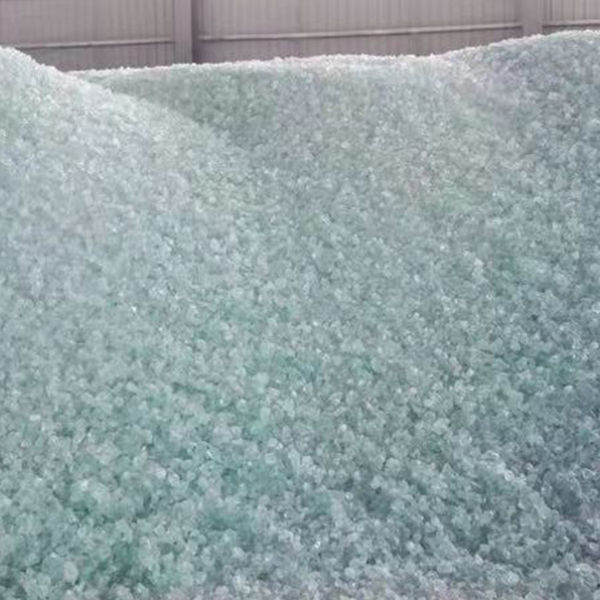

哈爾濱水玻璃分為鈉水玻璃和鉀水玻璃兩類，俗稱泡花堿。鈉水玻璃為硅酸鈉水溶液，分子式為Na2O·nSiO2。鉀水玻璃為硅酸鉀水溶液，分子式為K2O·nSiO2。土木工程中主要使用鈉水玻璃。當(dāng)工程技術(shù)要求較高時也可采用鉀水玻璃。優(yōu)質(zhì)純凈的水玻璃為無色透明的粘稠液體，溶于水。當(dāng)含有雜質(zhì)時呈淡黃色或青灰色。

　　鈉水玻璃分子式中的m稱為水玻璃的模數(shù)，代表Na2O和SiO2的摩爾比，是非常重要的參數(shù)。n值越大，水玻璃的粘度越高，但水中的溶解能力下降。當(dāng)n大于3.0時，只能溶于熱水中，給使用帶來麻煩。n值越小，水玻璃的粘度越低，越易溶于水。土木工程中常用模數(shù)n為2.6～2.8，既易溶于水又有較高的強度。

　　我國生產(chǎn)的水玻璃模數(shù)一般在2.4～3.3之間。水玻璃在水溶液中的含量(或稱濃度)常用密度或者波美度表示。土木工程中常用水玻璃的密度一般為1.36～1.50g/cm3，相當(dāng)于波美度38.4～48.3。密度越大，水玻璃含量越高，粘度越大。

　　哈爾濱水玻璃性質(zhì)：

　　1、粘結(jié)強度較高：水玻璃有良好的粘結(jié)能力，硬化時析出的硅酸凝膠，有堵塞毛細(xì)孔隙而防止水滲透的作用。

　　2、耐熱性好：水玻璃不燃燒，在高溫下硅酸凝膠干燥得更加強烈，強度并不降低，甚至有所增加。用于配置水玻璃耐熱混凝土，耐熱砂漿，耐熱膠泥等。

　　3、耐酸性強：水玻璃能經(jīng)受除氫氟酸、過熱（300攝氏度以上）磷酸、高級脂肪酸或油酸以外的幾乎所有的無機酸和有機酸的作用，用于配置水玻璃耐酸混凝土、耐酸砂漿、耐酸膠泥等。

　　4、耐堿性、耐水性較差：水玻璃加入氟硅酸鈉后，仍不能完全硬化，仍有一定量的水玻璃。由于水玻璃可溶于堿，且溶于水，所以水玻璃硬化后不耐堿、不耐水。為了提高耐水性，可以采用中等濃度的酸對已硬化的水玻璃進(jìn)行酸性處理。
